多通道等温微量热仪：不同环境温度下水泥水化热的监测

水泥水化是混凝土硬化过程的核心化学反应，其水化速率、放热规律直接决定其凝结时间、强度发展及体积稳定性，而温度作为关键环境因素，对水泥水化进程的影响尤为显著。

在实际应用中，水泥结构物可能处于不同的环境温度下施工与养护，例如夏季高温、冬季低温或大体积混凝土内部的高温环境。温度对水化速率和放热行为有着决定性的影响。低温会延缓水化进程，可能导致早期强度不足；高温则加速水化，易引发温度裂缝，影响结构耐久性。

多通道等温微量热仪凭借其高灵敏度、多样品并行检测、精确控制恒温环境的优势，可实时、连续监测不同温度下水泥水化的热流变化，为量化分析温度对水泥水化热的影响机制提供可靠数据支撑。

/

图1 中科热仪MIC-90型多通道等温微量热仪

中科热仪的MIC-90型多通道等温微量热仪使用基于帕尔贴的高灵敏度热流传感器，通过Seebeck效应能够精准将通道内的热效应转换为热流信号输出，同时通过实时参比差示的方式能够有效地降低环境因素造成的热流基线扰动。

MIC-90多通道等温微量热仪的核心优势：

• 空气循环浴精确控温，基线快速稳定；

• 帕尔贴量热传感器，提供很高的灵敏度；

• 可选3通道或8通道两种量热模块，并可以由用户在这两种模块间进行切换；

• 样品池容积25/100mL，可选材质有玻璃、金属或其他聚合物；

• 可以进行原位混合以研究外加剂等影响因素；

• 混合池配有电控自动搅拌装置，转速可调；

• 可以定制各种形态、材质的样品池，以满足不同压力、原位混合类型的应用。

/

1.实验条件

测试仪器：中科热仪MIC-90型多通道等温微量热仪

实验样品：水泥（水灰比0.5）、去离子水

实验温度：20℃、25℃、30℃、40℃

2.实验结果

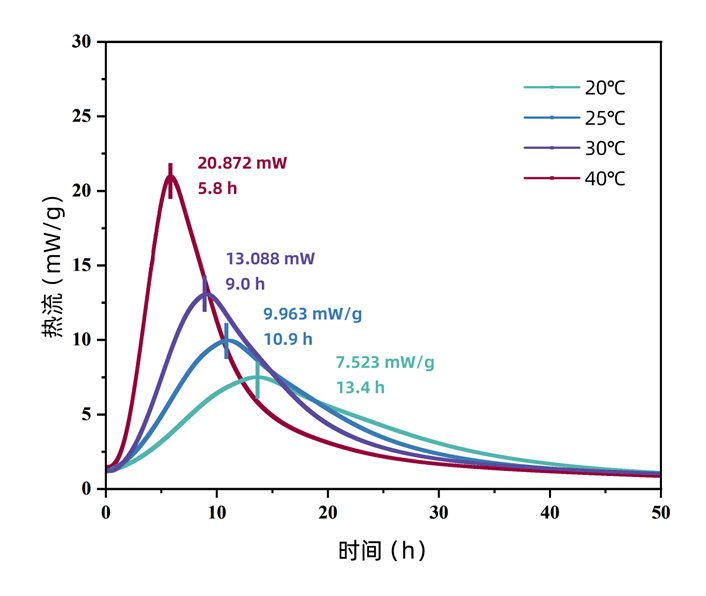

图2 不同环境温度下的水泥水化热流曲线

通过MIC-90多通道等温微量热仪连续监测水泥水化过程，得到同种水泥在四种温度下的水化热流曲线，如图2所示。40℃下，水化放热峰值在5.8 h出现，而20℃下，水化放热峰值在13.4 h出现。温度越高，主放热峰出现时间越早，这表明了温度显著加速了水化反应，缩短了诱导期。

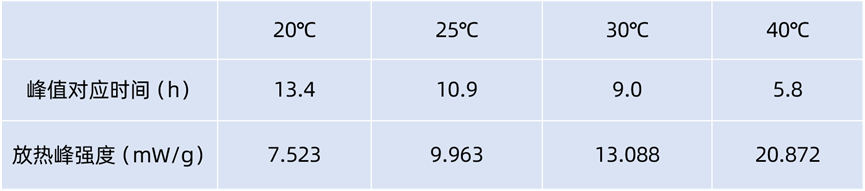

表1 不同环境温度下的水泥水化热流数据

随着温度的升高，水化放热峰的峰值显著增高，40℃下的峰值是20℃峰值的近3倍，数据结果表明了高温下，单位时间内的水化速率更快，放热更集中。因此，在实际应用中，高温施工（30~40℃）易集中放热导致混凝土内外温差大，增大温度裂缝的风险，需要采取有效的冷却降温措施。

/
